鄭州LED顯示屏如何安裝
2020-09-29 09:17:39 來源：鄭州LED顯示屏 點擊：3362 喜歡：0
隨著當今鄭州LED顯示屏的使用越來越廣泛，為了更大程度地發揮顯示屏的優勢，使用者應該對led顯示屏的維護有一定的了解。但是您知道室內LED顯示屏該如何安裝設計嗎?建聯小編告訴你!一.確定鄭州LED顯示屏安裝位置
屏體的安裝位置與最佳視距、視角有直接關系。GB50464-2008《視頻顯示系統工程技術規范》中數據和像素中心距公式H=k ?d。其中H 為最大視距 ;k 為視距系數，一般取 345;d為字符高度，字符為 16 點陣漢字。根據公式計算，理想視距H = 345×16×3.125 = 17.25m ;最小視距為= 1/2理想視距= 8.6m。綜合兩個距離，結合主席臺的應用情況、會議區攝像及電視的擺放位置，建議第一排首長觀看 LED 大屏幕的最佳距離為 18.3m。
根據人眼的視覺特性，人眼對垂直視角 15°、水平視角30°的長方體看得最清晰，不易疲勞。根據測算，第一排首長距離 LED 屏幕為18.3m，屏高6.2m，屏寬 12m，垂直視角α=16°，水平視角β 為 36.3°，效果比較理想。
經測算，大屏幕安裝在主席臺上，屏后安裝維護空間及通道 5m，屏前距主席臺邊沿 12m，屏體安裝距地面 1.35m。
LED大顯示屏都是由若干個箱體組成，業界分為簡易箱體和標準箱體(也叫防水箱體，有后蓋)。戶外的屏一般都用防水箱體，戶內多用簡易箱體。LED芯片封裝為像素后，按照一定規則排列在電路板上，封裝并進行防水和加固處理，形成一個模組，模組分辨率一般為 64×48，多個模組組合封裝在一個箱體中，就形成了箱體單元。每個箱體單元可作為獨立的顯示單元進行通電和數據顯示測試，以某品牌產品 P3.1 為例，箱體單元的參數如下 ：尺寸 (W×H×D) 為0.4m×0.3m×0.1m，分辨率為 128×96，重量為 5kg(40 kg/㎡)，平 整 度 ≤ 0.2mm， 峰 值 功 耗 120W(1000W/㎡)， 平 均 功 耗40W(330W/㎡)。
1.禮堂屬于重要場所，按二級負荷設計。該項目采用兩路電源同時供電，當發生電力變壓器故障或線路故障時，不致中斷供電，另一路電源能負擔全部負荷。根據《視頻顯示系統工程技術規范》，結合廠方設計參數，LED 顯示屏滿負荷用電功率，按每平方米 1000W 計算。主屏、輔屏和會標屏總負荷為 110kW，平均功率為 36.3kW。按照 LED 電源功耗設計安全規范，電源功率設計時要留有余量，一般電源的功率= LED 的功率 ×1.2，則項目中 LED 顯示屏的總功耗為 132kW。
LED器件抗浪涌的能力是比較差的，特別是抗反向電壓的能力。在電源設計時，一是要設計智能配電箱，能夠?qū)崟r監測整個 LED 顯示屏的負載運行情況，二是在配電前端安裝UPS 或凈化電源，三是對電源線進行合理的規劃。項目的電源配置考慮到 UPS 的功率因數和最佳運行效率，UPS 額定功率為 132/0.8=165kV · A，電源型號為 GES-NT 160kV · A 模塊化 UPS。在地下一層配電室安裝 160 kV · A UPS 和蓄電池柜(后備時間 0.5h)，從總配電匯流銅排壓線引接 120m㎡4+1電纜至 UPS 輸入輸出配電柜 350A 空開，直接引接至 UPS 輸入，UPS 輸出引接至 UPS 輸入輸出配電柜 300A 空開，下引90m㎡4+1 電纜引接至 LED 大屏智能配電箱。
2.LED顯示屏箱體有鐵箱體、鋁箱體和壓鑄鋁箱體，3 種箱體應用于不同場合。壓鑄鋁箱體主要用于高端和租賃，其特點是 ：模塊化，連接簡單，無風扇自然散熱，超靜音，效果較好，本項目采用的是壓鑄鋁箱體。箱體安裝維護支架為寬 12m、高 6.85m、深 0.8m，主屏箱體重量為 2976kg，箱體維護支架重量與箱體重量大致相同，整個屏體安裝總重量為 6t，承重面積為 9.6㎡(12m×0.8m)，每平方米要承受 625kg 的重量，因為舞臺下面為沒有支撐立柱的地下室，所以需要在LED 屏體下面安裝一個 12m×1.2m 的承載基礎，擴大承重面積。輔屏重量為 480kg， 耳墻中部有橫梁，填充部分為空心磚，先在橫梁上安裝承重框架，而后把箱體固定到框架上。

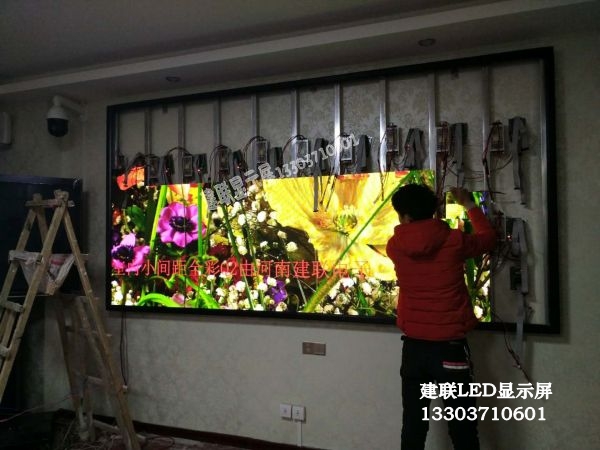

鄭州LED顯示屏鋼結構架體應嚴格按照確認后的設計圖紙、《鋼結構工程施工質量驗收規范》(GB50205-2001)及其他現行施工驗收規范要求進行施工，框架、支撐架、顯示屏箱體、控制器箱體等產品構件應安裝牢固、結構穩定、邊角過渡圓滑，無飛邊、無毛刺，各種固定螺栓緊固，金屬構件需接地良好。在北方，人體靜電、電路靜電都會給LED顯示屏帶來意外傷害，要可靠地實現工作接地，把數字電路等電位與大地相接，建立 LED顯示屏系統靜電荷泄放通道。
